eviXscan 3D · 固定式工業 3D 掃描

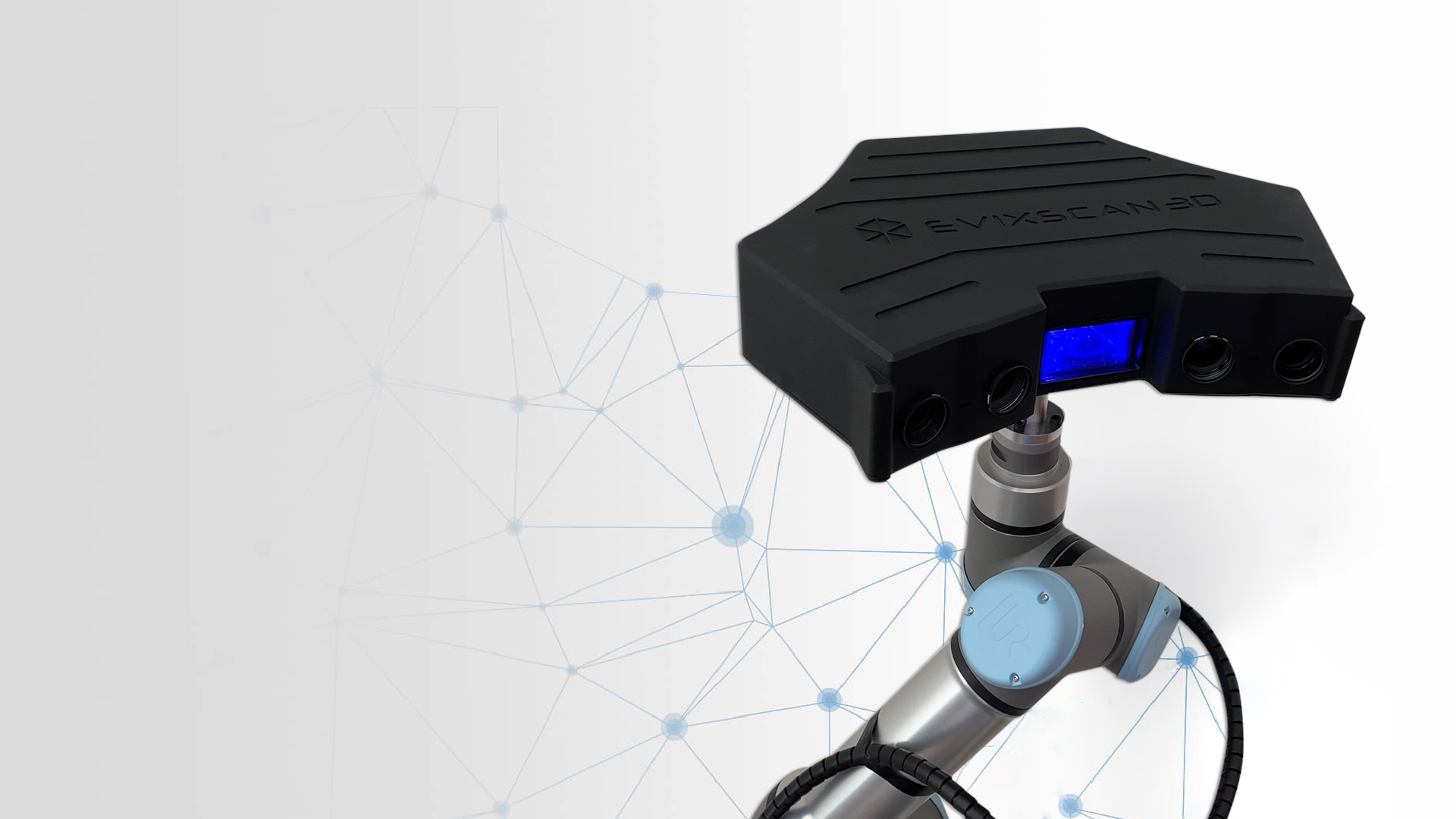

Quadro+
「高精度工業量測與逆向工程掃描平台」
產品詳述與特點
eviXscan 3D Quadro+ 採用結構光藍光 LED 技術，搭載四組高解析度相機（內圈 2×12 Mpix、外圈 2×9 Mpix），提供雙量測範圍可自由切換且無需重新校正。內圈精度可達 0.007 mm，點密度 351 pts/mm²，適合 120–450 mm 工件；外圈適合 250–1,000 mm 工件。真空鑄造機殼搭配碳纖維光學系統，具備出色的機械穩定性與抗環境干擾能力，可整合協作機器人與自動化產線。
🌟 實務落地案例：精密航太合金零件 VDI/VDE 2634 Part 2 標準線上檢測
應用範疇：精密工業檢測 / 品質保證 ｜ 交付指標：內圈精度 0.007mm | 351 pts/mm² 點密度
整合 Quadro+ 雙光學鏡頭與協作機器人臂，於 1.2 秒內獲取複雜曲面鍛造件全場域高密度點雲，並與 3D CAD 設計模型進行全尺寸容差比對與熱力偏差圖生成。
專案效益：檢測時間縮短 75%，大幅提升產線自動化品質追溯效率。
技術規格表
| 光源 | 藍光 LED（低波長抗環境光干擾） |
|---|---|
| 相機 | 4 組（內圈 2×12 Mpix / 外圈 2×9 Mpix） |
| 內圈精度 | 0.007 mm |
| 外圈精度 | 0.013 mm |
| 內圈量測範圍 | 220×160×90 mm（工件 120–450 mm） |
| 外圈量測範圍 | 450×225×180 mm（工件 250–1,000 mm） |
| 點密度 | 內圈 351 pts/mm² / 外圈 88 pts/mm² |
| 掃描速度 | 最快 1.2 秒 |
| 精度標準 | VDI/VDE 2634 Part 2 |
| 軟體 | eviXscan 3D Suite（點雲處理/網格編輯/STL,OBJ,PLY 匯出） |
