Start by PointCloud, make it REAL
3D 數化世界由點雲開始 ｜ 產品詳細介紹
Z+F · 基站式雷射掃描

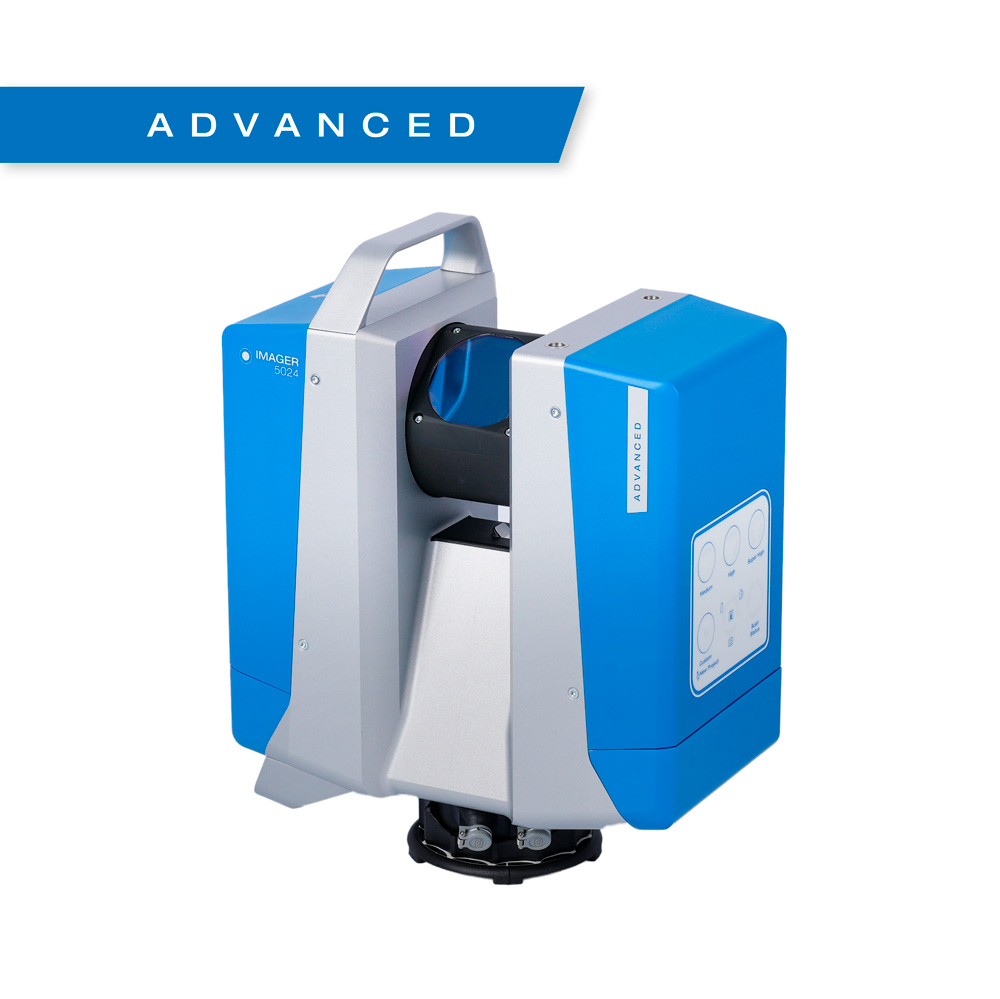

IMAGER 5024A (Advanced)
「長測程智慧基站式掃描儀 (Advanced 進階款)」
產品詳述與特點
Z+F IMAGER® 5024A 是 5024 系列的中階進階款。測程由 80 公尺大幅擴展至 150 公尺，提供每秒 110 萬點採集速率與 0.25 mm rms 超低噪點水準。具備 Smart Scan 智慧掃描模式，能根據目標反射率自動優化雷射回波接收。結合內建高精度雙軸傾斜儀（補償精度 0.007°）、GPS 與電子羅盤，大幅提升大範圍測繪與多測站點雲套疊的整體穩健性。
🌟 實務落地案例：大型變電所戶外高壓電塔與設備區三維數位孿生建置
應用範疇：電力基礎設施 / 戶外測繪 ｜ 交付指標：150m 長測程 | 0.007° 雙軸傾斜補償
運用 IMAGER 5024A 長測程特點，在安全距離外完成高壓電設備區與輸電鐵塔之全方位毫米級三維點雲掃描。
專案效益：免除人員進入高壓危險區域，大幅提升作業安全並建立精準三維安全淨空模型。
技術規格表
| 測程 | 0.3 – 150 m |
|---|---|
| 採集速率 | 1.1 MHz（每秒 110 萬點） |
| 測距雜訊 | 0.25 mm rms (10–25 m) |
| 線性誤差 | ≤ 1 mm + 10 ppm |
| 雙軸傾斜補償 | 解析度 0.001°，動態補償精度 0.007° |
| 色彩系統 | 內建 HDR 彩色相機 + 支援外接 TopCam |
| 內建感測器 | 雙軸傾斜儀、GPS、電子羅盤、氣壓計 |
| 防護等級 | IP54（防塵防潑水） |
| 雷射等級 | Class 1（人眼安全） |
| 作業溫度 | -10°C 至 +45°C |
