Z+F · 車載與軌道移動掃描

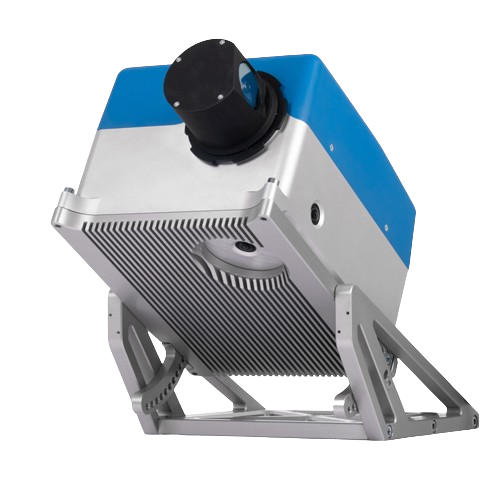

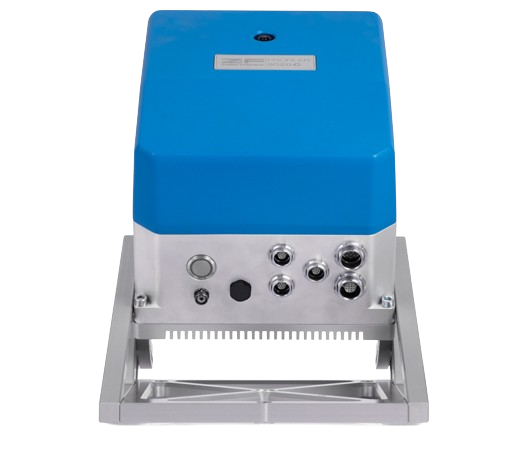

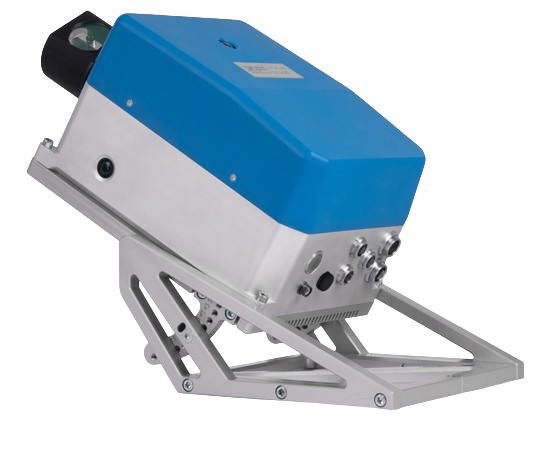

PROFILER 9020C
「整合 360° 全景相機之高速車載與軌道 2D/3D 斷面雷射掃描儀」
產品詳述與特點
Z+F PROFILER® 9020C 是全球移動測繪（Mobile Mapping）與軌道檢測領域的黃金標準設備。內建 4 組 5 Mpix 高感度相機，無需額外懸掛外接相機即可直接採集 360° 同步真彩色點雲。最遠測程達 182 公尺，轉速高達 267 Hz，每秒資料採集率超過 200 萬點。採用單一 USB 3 傳輸控制線路，大幅簡化車載/軌道台車安裝並提升系統穩定度，廣泛應用於道路路面檢測、鐵路隧道淨空分析及智慧城市點雲建置。
🌟 實務落地案例：環島鐵路全線軌道幾何、隧道淨空與沿線設施車載快速檢測
應用範疇：鐵路軌道檢測 / 移動測繪 ｜ 交付指標：200 萬點/秒 | 267Hz 轉速 | 0.2mm 精度
將 PROFILER 9020C 搭載於軌道檢查車上，在夜間天窗作業時段以 60 km/h 速度完成 80 公里鐵路隧道與沿線電桿高密度斷面採集。
專案效益：自動產出全線軌道限界淨空侵入分析報告，大幅降低人工踏勘風險與工時 90%。
技術規格表
| 量測範圍 | 0.4 – 182 m |
|---|---|
| 量測精度 | 0.2 mm (1–25 m) |
| 採集速率 | > 2,000,000 點/秒 (2.0 MHz) |
| 旋轉頻率 | 最高 267 Hz (16,000 rpm) |
| 整合相機 | 4 組 5 Mpix 高感度全景相機 (360° 覆蓋) |
| 硬體介面 | 單一 USB 3.0 / 外部同步脈衝 PPS 介面 |
| 防護等級 | IP54（工業級耐震與防塵防水） |
| 配套軟體 | Z+F LaserControl® & ZFS+CTRL SDK |
