eviXscan 3D · 固定式工業 3D 掃描

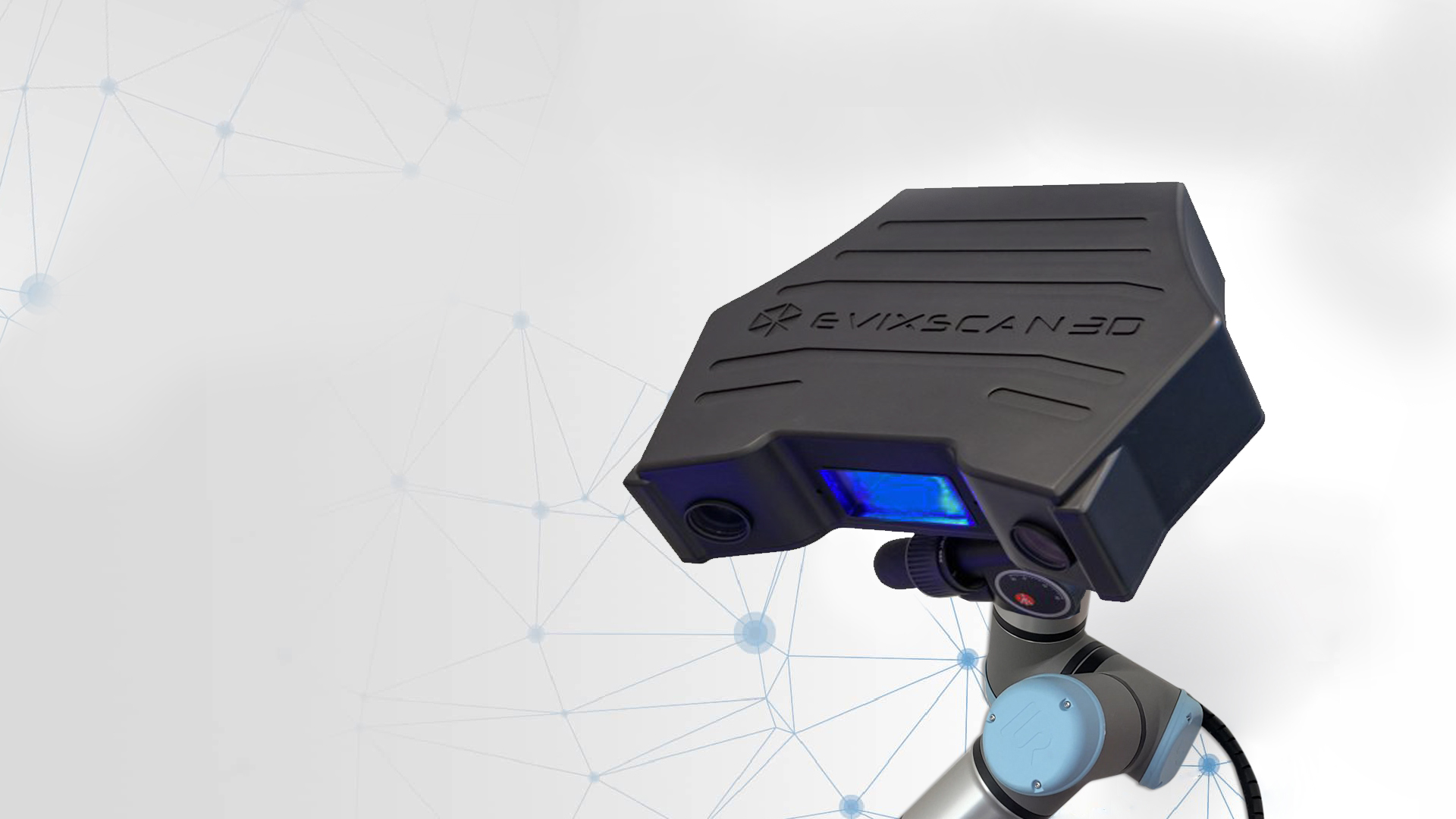

Optima+ M
「中高精度工件量測與重複性作業」
產品詳述與特點
eviXscan 3D Optima+ M 是一款結構光 3D 掃描器，專為 7–100 cm 中型工件設計。搭載 2×7 Mpix 相機與藍光 LED 光源，量測精度達 0.009 mm（通過 VDI/VDE 2634 Part 2 認證），點密度 117 pts/mm²。僅重 5.05 kg，可輕鬆整合協作機器人與自動化產線。1.2 秒極速掃描大幅提升產線效率，搭配 eviXscan 3D Suite 軟體可直接輸出 STL、OBJ、PLY 格式。
🌟 實務落地案例：精密金屬加工件與模具尺寸全檢與逆向工程
應用範疇：精密製造 / 工業檢測 ｜ 交付指標：量測精度 0.009 mm | 1.2 秒快速採集
運用 Optima+ M 進行中型模具與壓鑄工件之三維全尺寸掃描，比對 CAD 理論公差帶並生成 3D 色彩偏差分佈圖。
專案效益：減少 60% 檢驗等待時間，顯著提升模具維修與二次加工之精準度。
技術規格表
| 光源 | 藍光 LED |
|---|---|
| 相機 | 2×7.1 Mpix |
| 精度 | 0.009 mm（VDI/VDE 2634 Part 2） |
| 量測範圍 | 320×190×120 mm |
| 點密度 | 117 pts/mm² |
| 解析度 | 0.093 mm |
| 掃描時間 | 1.2 秒 |
| 掃描距離 | 400 mm |
| 重量 | 5.05 kg |
| 連接介面 | USB 3.1 Gen 2（10 Gb/s） |
