Z+F · 基站式雷射掃描

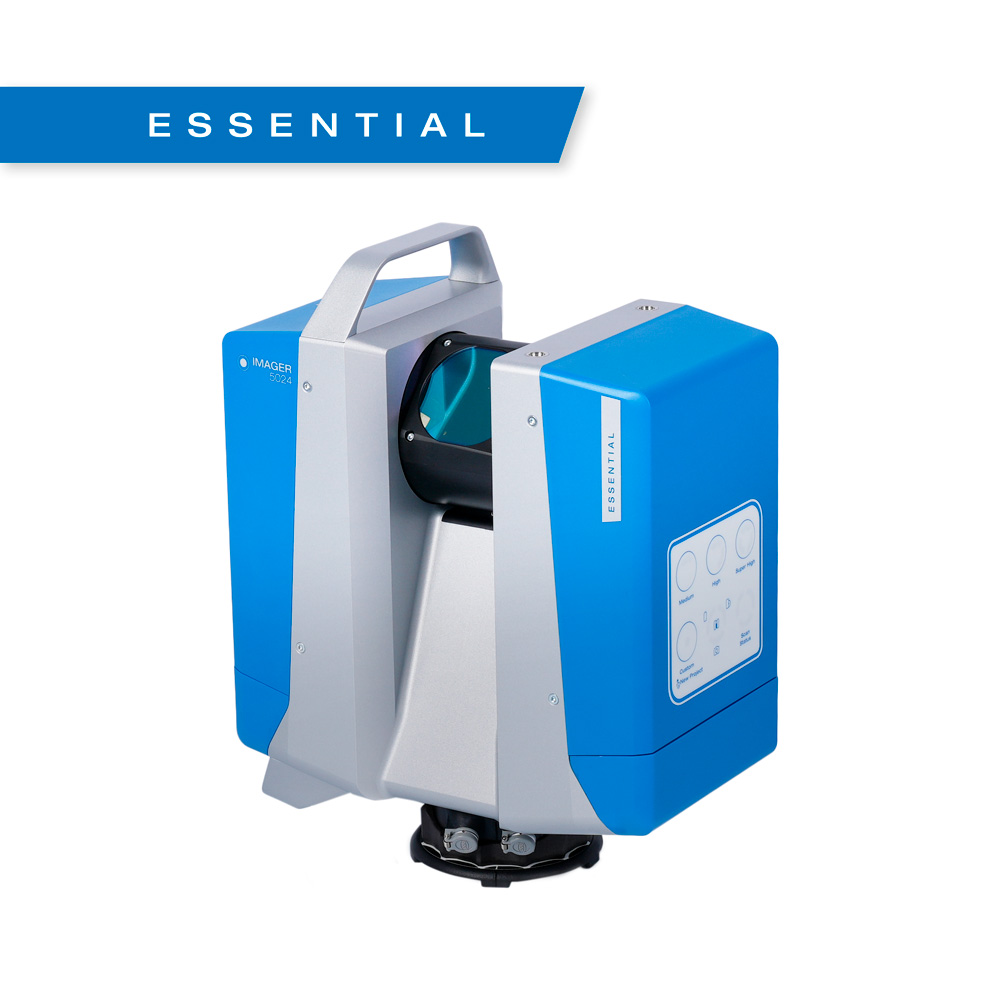

IMAGER 5024E (Essential)
「高效能大氣基站式掃描儀 (Essential 入門款)」
產品詳述與特點
Z+F IMAGER® 5024E 是 Z+F 最新一代 phase-based 三維雷射掃描儀的入門 Essential 款。最遠量測距離可達 80 公尺，高解析度掃描僅需約 91 秒，提供每秒 110 萬點 (1.1 MHz) 的資料採集率。線性誤差 ≤ 1 mm + 10 ppm，測距雜訊達 0.25 mm rms。內建無視差 HDR 補光相機，並可支援外接式的 Z+F TopCam 進行 12 秒極速彩色影像採集，為高性價比、高品質點雲與自動化後處理的完美起點，支援無縫模組化升級至 Advanced 或 Supreme 款。
🌟 實務落地案例：高科技廠房內部機電管線毫米級快速掃描建檔
應用範疇：廠房管線 / BIM 逆向工程 ｜ 交付指標：80m 測程 | 0.25mm 測距雜訊
使用 IMAGER 5024E 於石化與精密製造廠房無塵室進行 40 站連續掃描，高密度點雲清晰呈現 1 吋細微儀表管路與閥件細節。
專案效益：單站掃描時間縮短至 90 秒，全廠區於單一工作班次內完成高精度點雲資料採集。
技術規格表
| 測程 | 0.3 – 80 m |
|---|---|
| 資料採集速率 | 1.1 MHz（每秒 110 萬點） |
| 測距雜訊 | 0.25 mm rms (10–25 m) |
| 線性誤差 | ≤ 1 mm + 10 ppm |
| 視野範圍 | 水平 360° / 垂直 320° |
| 相機系統 | 內建無視差 HDR 相機 / 支援外接 TopCam (12 秒全景) |
| 雷射安全等級 | Class 1（人眼安全雷射） |
| 作業溫度 | -10°C 至 +45°C (IP54 防護) |
| 儲存/傳輸 | 內建 128 GB SSD / Wi-Fi 802.11 a/b/g/n / 乙太網路 |
| 升級路徑 | 可透過韌體/授權升級為 Advanced 或 Supreme |
