Z+F · 基站式雷射掃描

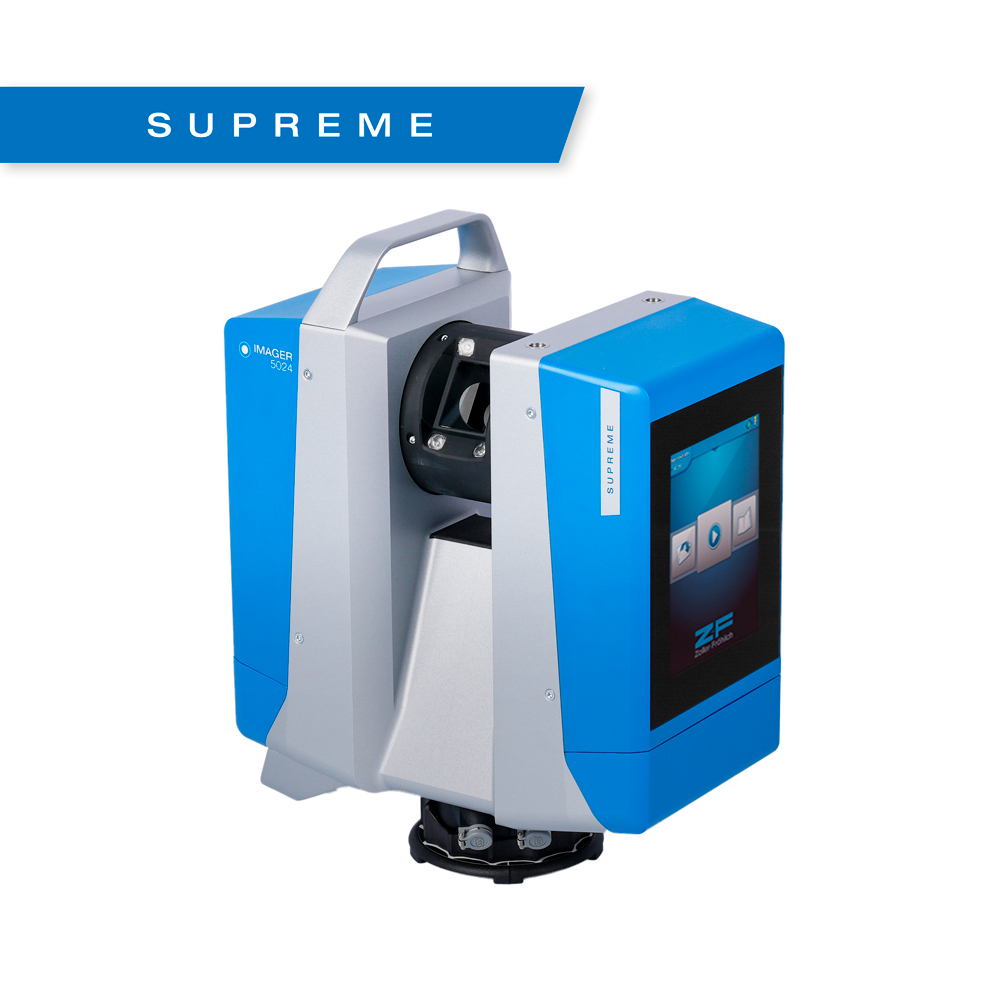

IMAGER 5024S (Supreme)
「旗艦級極速長測程三維雷射掃描儀 (Supreme 頂級款)」
產品詳述與特點
Z+F IMAGER® 5024S 是 Z+F 頂級旗艦三維雷射掃描儀。測程超越 200 公尺，擁有極致的測距雜訊表現與極速採集能力。搭載 Z+F Blue Workflow® 智慧工作流與機載即時現場點雲套疊技術，於外業掃描時即可在平板端即時預覽多測站拼接結果。內建次毫米級雙軸傾斜補償器、極速 HDR 相機與高靈敏光學接收模組，為微變形監測、超大規模文資保存與國土級測繪工程的最高標準裝備。
🌟 實務落地案例：國寶級國定古蹟木構建築群毫米級數位典藏與結構微變形監測
應用範疇：文化資產數位保存 / 結構微變形監測 ｜ 交付指標：0.18mm 噪點 | 200m+ 測程 | 100% 幾何還原
運用 Z+F IMAGER 5024S 對數百年歷史木造大殿進行全面 3D 雷射掃描，精確記錄樑柱傾斜度、木構榫接位移與彩繪表面微幾何。
專案效益：建立永久性數位保存標準數據庫，精度通過中央主管機關嚴苛審查並提供結構補強設計依據。
🌟 實務落地案例：大型結構設施與水力發電廠結構位移高精微變形監測
應用範疇：水利土木工程 / 變形監測 ｜ 交付指標：雙軸補償 0.004° | 毫米級 C2M 比對
定期以 5024S 進行多期大壩壩體掃描，結合 Reconstructor M3C2 比對演算法產製壩體形變色帶圖。
專案效益：提前掌握季節性水壓對壩體之毫米級位移趨勢，確保公共水資源設施安全維運。
技術規格表
| 測程 | 0.3 – 200+ m |
|---|---|
| 採集速率 | 1.1 MHz 超高速取樣 |
| 測距雜訊 | 0.18 mm rms (極限噪點控制) |
| 線性誤差 | ≤ 0.8 mm + 10 ppm |
| 雙軸補償精度 | 0.004°（實驗室計量級） |
| 機載平差功能 | 支援 Blue Workflow® 外業即時自動配準 |
| 影像系統 | 超高動態 HDR 內建相機 + 外接 TopCam (12s) |
| 機載儲存 | 256 GB 高速 NVMe SSD |
| 連線介面 | 雙頻 Wi-Fi + Gigabit 乙太網 + USB 3.0 |
| 工業防護 | IP54 防塵防潑水 |
